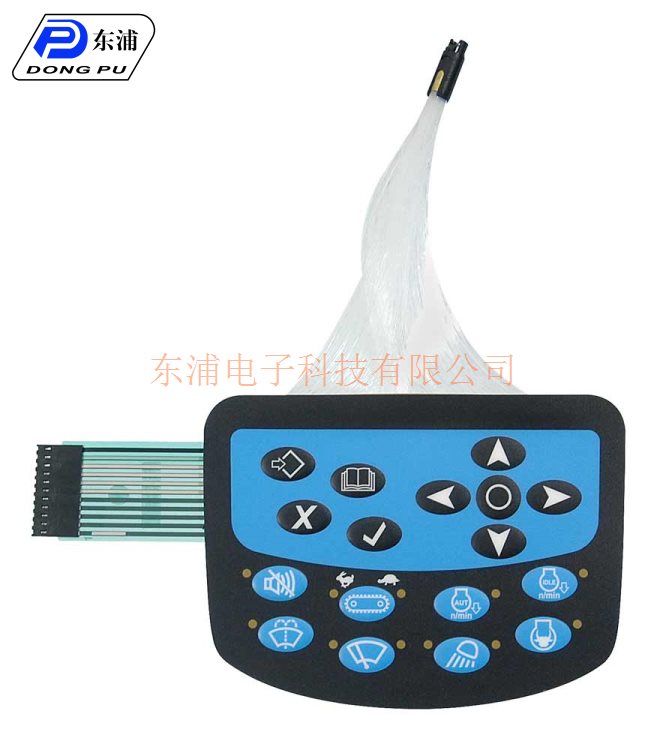

军用工业 2. 生产能力 一般薄膜开关 普通平面型薄膜开 关包括 上下线路, 绝缘隔离层, 以及可选配面板的图文印刷 当面板及上线路受压时, 上线路会通 过隔离层, 接触到下线路,电子接触 (讯号) 由此产生 设计可按照不同应用的需要 PET按键薄膜开关 按键起凸型包括把 上线路按键点打凸, 以增强手感。 其余部份包括了隔离层, 下线路及可选配 面板印刷 原理与普通型相同, 当面板按键点及上线路起凸部分与下线路接触,电子接触(讯号)便产生 PET凸键虽受操作及储存环境限制, 但凸键基本上可调较至不同力度的要求 金属弹片薄膜开关 按键下安装/放置 金属弹片不仅增强触感同 时起到导电的作用。 压力作用于 面板按键点，同时作用于金属弹片，并通过金属弹片导通线路 它提供了稳定一致 的电子及机械操作 冷光灯/LED，金属弹片薄膜开关 用冷光灯作为面板的背光源 由于EL发光层极薄， 因此对整套薄膜开关的厚度的影响很细微
3. 产品规格 机械性能 最大工作电压 30V
(DC) | 最大工作电流 100mA | 接触电阻 10Ω
- 500Ω | 绝缘电阻
100m (at 250V) | 耐压 250Vrms
(50-60Hz) | 接触抖动时间
< 5ms | 工作温度
-25° C - + 60° C | 允许湿度
95% 不同产品的不同特性 一般薄膜开关 按键力度: 4 - 16 oz. 按键行程: .005 - .010 使用寿命**：五百万次以上 ET按键薄膜开关 按键力度: 8 - 24 oz. 按键行程: .020 - .030 使用寿命**：一百万次以上 金属弹片薄膜开关 按键力度: 9 - 14 oz. 按键行程: .020 使用寿命**：一百万次以上 冷光灯/LED，金属弹片薄膜开关 按键力度: 10 - 15 oz. 按键行程: .020 使用寿命**：一百万次以上 ** 结构设计与采用材料不同将直接影响使用寿命 ::: 薄膜开关的基材 聚碳酸酯薄膜 PC是一种热塑性薄膜， 广泛用于薄膜开关 具有不同的薄膜厚度及纹理， 特别适 用 于面板以及有透明视窗的薄膜开关 优点 | | | | | | 聚酯薄膜 由于聚酯薄膜具有优异的耐温性及绝缘性，被视为薄膜开关的印刷线路部分的首选材料，尤其是应用于高要求装置的面板 优点 |
::: 一般物性表 特性 | 单位 | 试验方法 | 聚碳酸酯 | 聚酯 | 密度 | g/cm3 | ASTM D1505 | 1.20 | 1.40 | 水分转移 | g/in2/24hrs | ASTM F372 | 0.0138 | 0.0023 | 绝缘性 | KV/mil | ASTM D149 | 2.20 | 3.00 | 透光率 | % | ASTM D1003 | 0.80 | 1.50 | 耐燃性 | -- | U.L. Bulletin 94 | VTM-2 min | Not rated |
 ::: 薄膜开关粘合剂 用于薄膜开关内部阶层的粘结 丙烯酸贴合剂具有各项功能如 防剥落, 防位置偏移等 考虑因素 ::: 面板的印刷 增进类型 按键起凸型 纹理 丝印工序可局部印刷在所需 的位置, 以改变磨砂/光滑度 | | | | |
保护层 透明窗 以高度透明胶片制成面版, 使所需位置可用作透视窗口 其他技术要求 薄膜开辟防护  |
资料来源：东莞市启民薄膜开关（专业薄膜开关生产厂家） 来源地址：www.qimindz.com |
